擋土牆分析規範及尺寸
建築物基礎構造設計規範
擋土牆型式
設置止滑榫或基樁

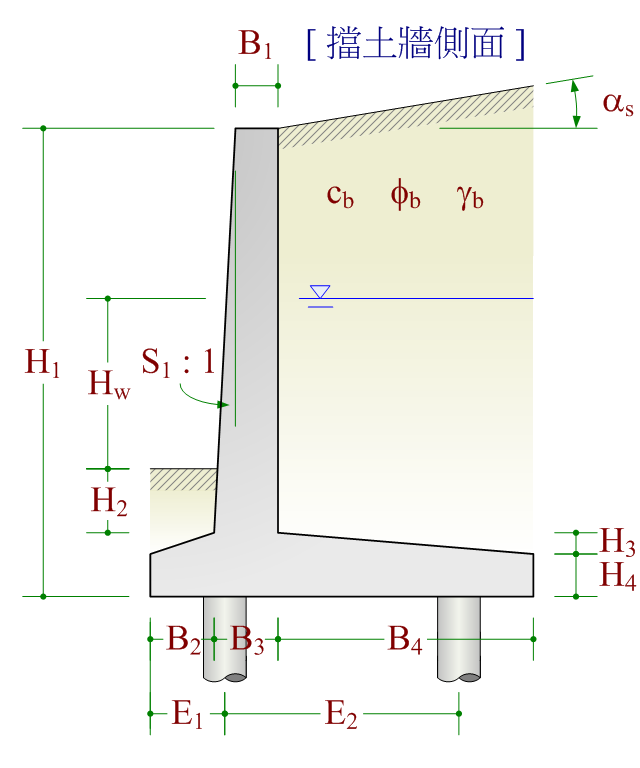

牆總高度H1= (m)
前趾覆土厚度H2= (m)
除非情況特殊，一般情況下建議 H2 ≧ 0.6(m)
底版斜部厚度H3= (m)
底版端部厚度H4= (m)
牆頂厚度B1= (m)
前趾寬度B2= (m)
牆底寬度B3= (m)
後踵寬度B4= (m)
牆面斜率S1=
橫向基樁排數n=
橫向基樁與前趾距離E1= (m)
橫向基樁間距E2= (m)

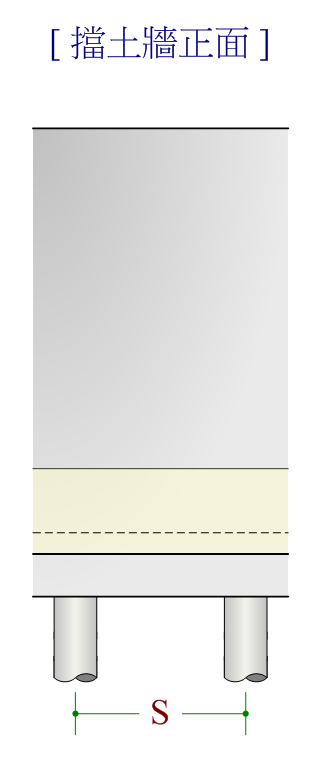

縱向基樁間距S= (m)
基樁型式
...
基樁外徑D= (m)
進行擋土牆體 RC 設計
回填土性質
牆背與牆腳回填土參數
牆背回填土凝聚力cb= (tf/m2)
...
牆背回填土摩擦角ϕb= (deg.)
牆背回填土單位重γb= (tf/m3)
牆背地下水位高Hw= (m)
⅓
牆背地表傾角αs= (deg.)
基樁容許承載力、拉拔力、側向支承力
常時基樁容許承載力Qa1= (tf)
...
短期基樁容許承載力Qa2= (tf)
常時基樁容許拉拔力Ra1= (tf)
短期基樁容許拉拔力Ra2= (tf)
常時基樁容許側向支承力Pa1= (tf)
短期基樁容許側向支承力Pa2= (tf)
擋土牆外力
坡頂超載w (tf/m2)
是否進行地震分析
水平向地震係數kh=
...
垂直向地震係數kv=
分析條件
常時主動土壓力係數
常時被動土壓力係數
地震主動土壓力係數
地震被動土壓力係數
常時土/土摩擦角 (牆背後)
δssn/ϕb
=
常時土/牆摩擦角 (牆趾前)
δsrn/ϕb
=
地震土/土摩擦角 (牆背後)
δsse/ϕb
=
地震土/牆摩擦角 (牆趾前)
δsre/ϕb
=
常時傾倒安全係數需求FSon,r=
常時滑動安全係數需求FSsn,r=
常時承載安全係數需求FSbn,r=
地震傾倒安全係數需求FSoe,r=
地震滑動安全係數需求FSse,r=
地震承載安全係數需求FSbe,r=
支承力因數計算法

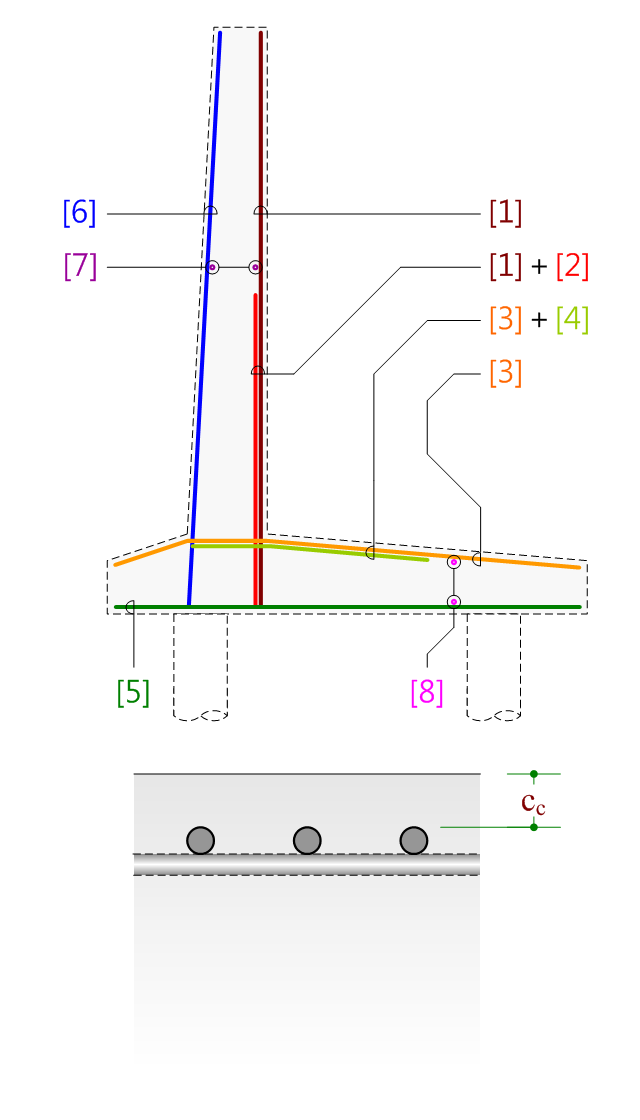

配筋
[1][牆背主筋]@ (cm)
[2][牆背加筋]@ (cm)
[3][後踵主筋]@ (cm)
[4][後踵加筋]@ (cm)
[5][前趾主筋]@ (cm)
[6][牆面組合筋]@ (cm)
[7][水平溫度筋]@ (cm)
[8][底板縱向主筋]@ (cm)
鋼筋淨保護層厚度cc= (cm)
材料參數及設計規範
RC 設計規範
混凝土抗壓強度fc'= (kgf/cm2)
鋼筋強度 [ ≧ ] fy1= (kgf/cm2)
鋼筋強度 [ ≦ ] fy2= (kgf/cm2)
鋼筋混凝土單位重γrc= (tf/m3)
進階分析設定
被動土壓力分析考量
地震力差值分析考量
ΔPae = Pae - Pa
...
其他分析考量
穩定性分析檢核項目
設計資訊
計畫名稱
計畫編號
設計人員
設計說明
計算書設定
計算書輸出檔名

輸出檔名
.xls
計算書標題設定


計畫名稱
主　　題
