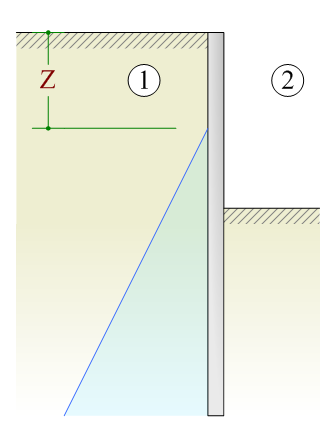

地下水位可輸入單一數值，XDO 亦支援多層含水層之水位設定。

多層水位輸入格式範例：1,2,3

數字由半形逗號隔開，代表各含水層依序由上至下之地下水位。[D]為含水層，[U]為阻水層。

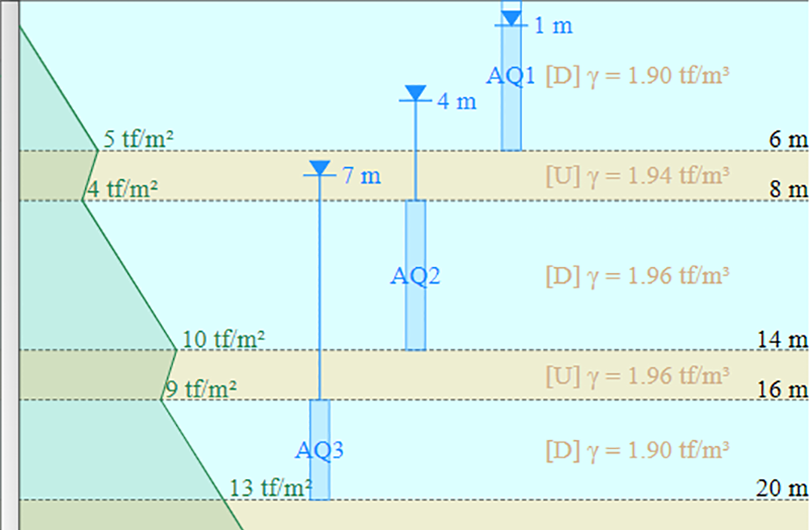

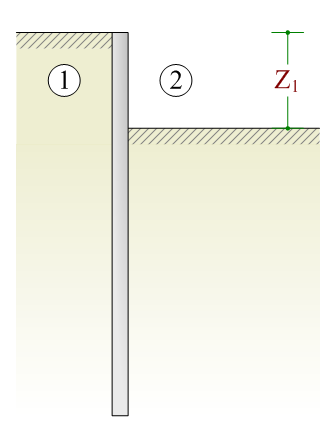

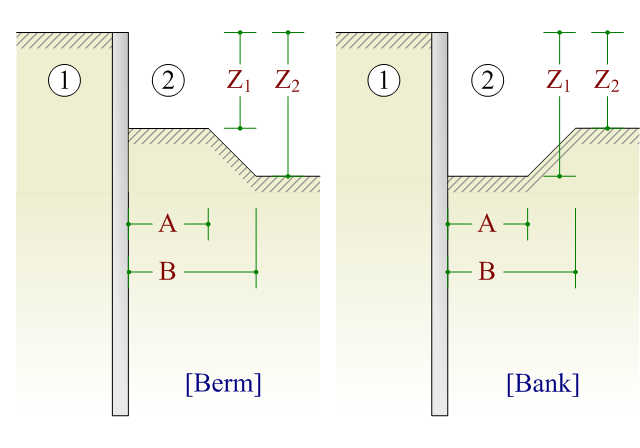

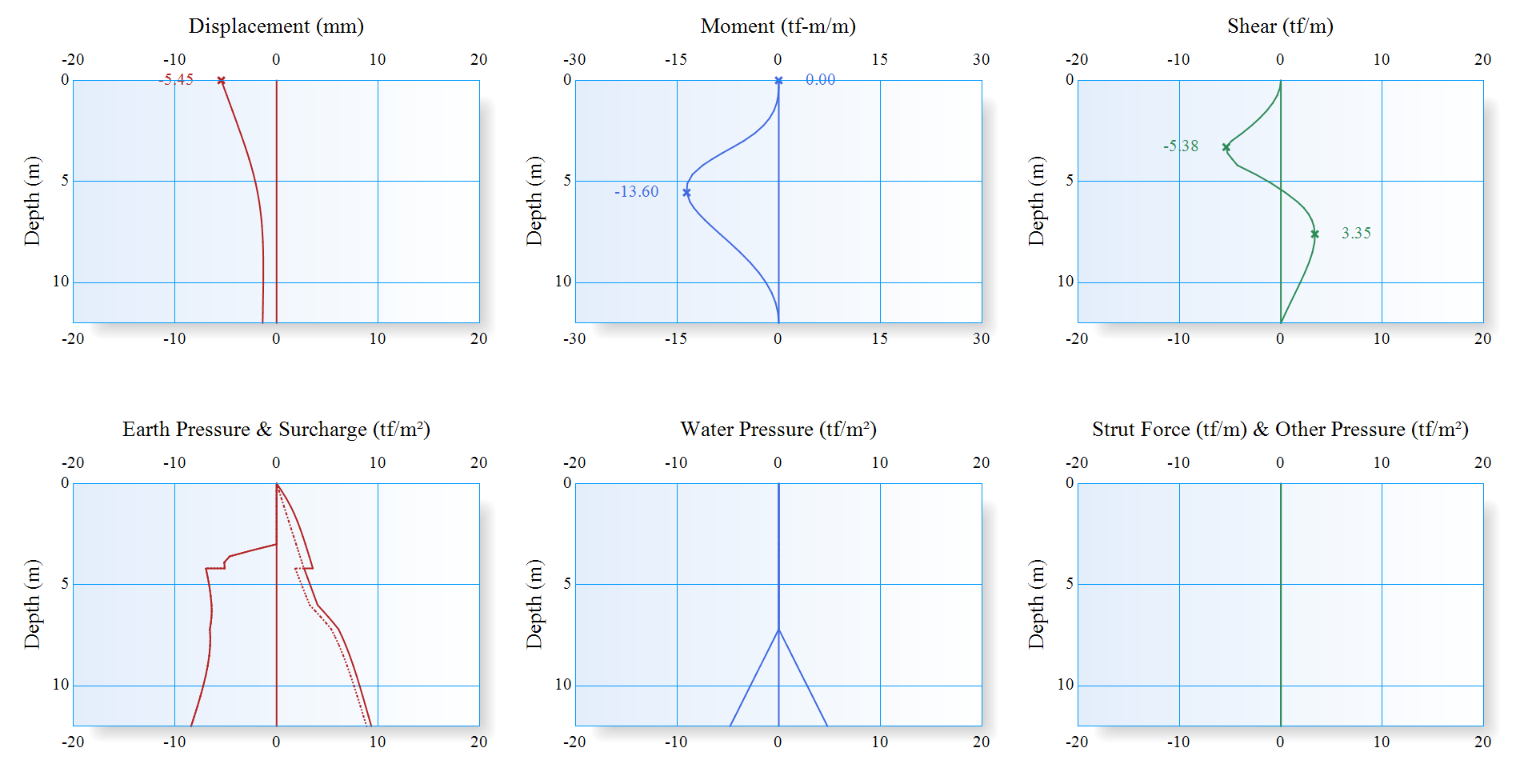

施工階段「 水位 / 水壓智慧設定」自動擷取各含水層地下水位做為預設值，含水層數量大於輸入之地下水位數量時則擷取上一層水位。以下圖為例，輸入之水位資料為 1,4,7。

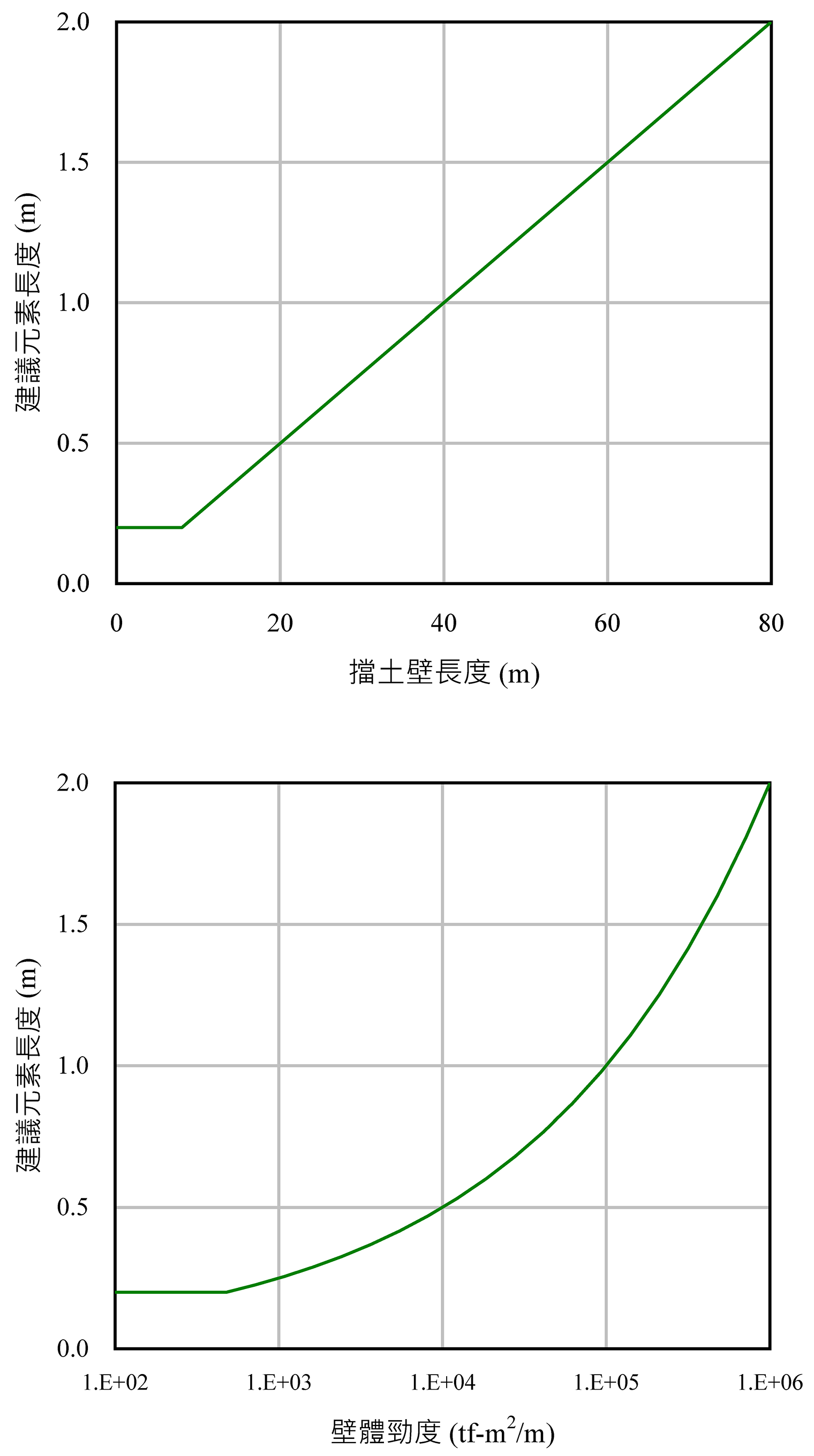

元素長度越短，分析精度越高，但總節點數增加，計算時間變長。一般而言，擋土壁越長或勁度越大時，元素長度可增加；擋土壁越短或勁度越小時，元素長度需設定較小值。使用者可參考以下兩圖之建議自行設定最大分析元素長度，或按下 由程式自動設定。

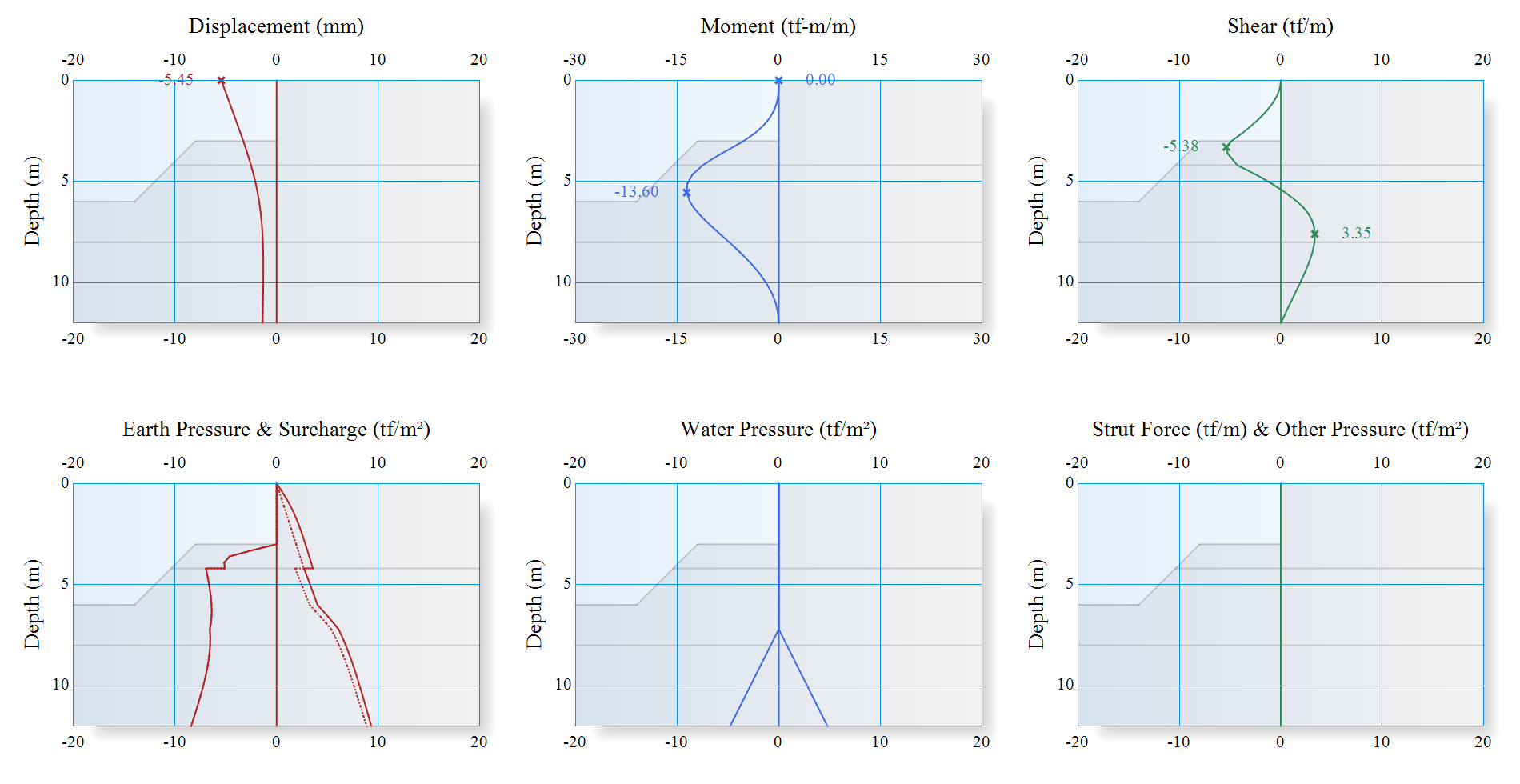

輸入之地層可分為 [D] 排水地層 (例如：砂、礫石、卵礫石)，及 [U] 不排水地層 (例如：黏土)。分析設計時，排水地層採用 [有效應力法] ；不排水地層依實際需求可選擇採用 [有效應力法] 或 [總應力法]。

於 [有效應力法] 時，c = c'、ϕ = ϕ'
採用 [總應力法] 時，c = S_u、ϕ = 0

注意：

(1)常見錯誤為將 c' 輸入 S_u，或將 ϕ' 輸入0，將總應力參數與有效應力參數混淆。合理之參數設定法如下，正常壓密黏土 c' = 0、略為過壓密之黏土 c' = 0~1 (tf/m²)；一般黏土之 ϕ' = 26°~30°。

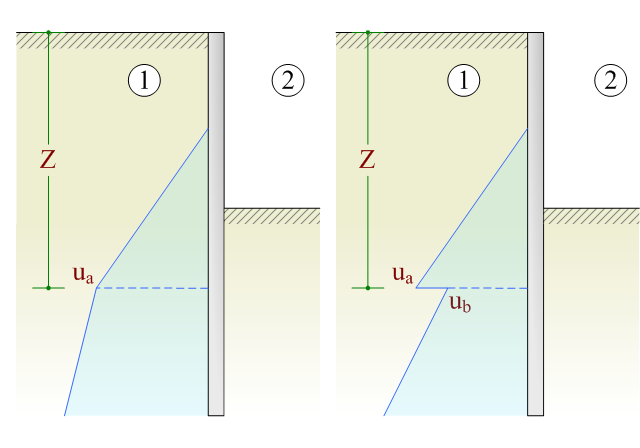

(2)採用 [總應力法] 之地層剪力強度為 S_u，後續施工設定時必需將該層次之水壓力設定為零，以符合土壤力學原理。採用 [總應力法] 之地層若未將水壓設定為零，後續程式執行時 XDO 將逕行視為零水壓進行分析，並通知使用者修正水壓設定；採 [有效應力法] 之地層則維持原設定之水壓。

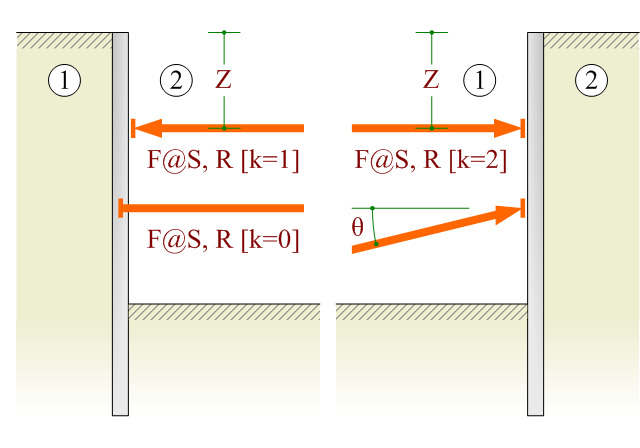

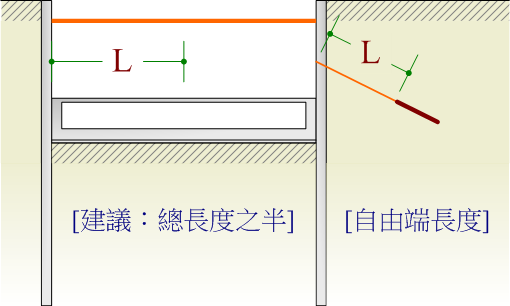

完整支撐系統檢核至少應包括支撐、角撐及圍令，在 XDO 分析時，支撐設計條件 (型號、間距、角度、預力、長度) 會影響分析結果，而角撐及圍令之設計與 XDO 輸入條件無關，亦即不會影響分析結果。

為加速設計，本處提供簡易型鋼支撐檢核，僅需輸入支撐設計條件，XDO 分析完成後將一併列出支撐檢核結果。使用者可根據檢核結果調整支撐設計條件後再重新分析，直至所有設計之支撐皆能通過檢核。

表格會自動擷取 STR 指令中的勁度計算表格的支撐型鋼設定資料，若支撐勁度為手動計算或由舊 RIDO 輸入檔載入則無型鋼資料，此時建議使用者進入 STR 指令中的勁度計算表格設定。

簡易型鋼支撐檢核僅列出檢核結果，不提供計算書，完整之支撐系統檢核 (含：支撐、角撐、圍令) 計算書請使用 CATii 支撐系統設計 程式。

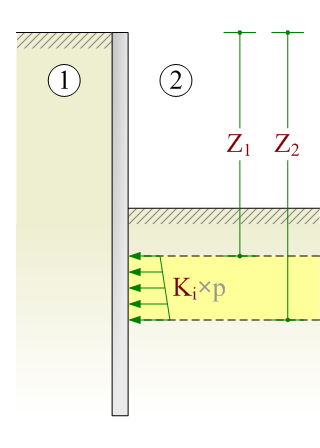

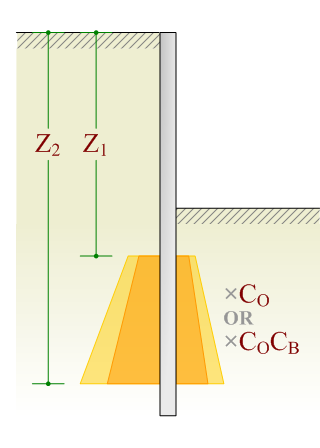

XDO 提供兩種土壓力計算法，分別說明如下。

Padfield & Mair 土壓力計算法

$$\mathrm{\sigma_a=K_a×p-2c\sqrt{K_a(1+c_w/c)}}$$ $$\mathrm{\sigma_p=K_p×p+2c\sqrt{K_p(1+c_w/c)}}$$

RIDO 土壓力計算法

$$\mathrm{\sigma_a=K_a×p+\frac{c}{tan\phi}\left[\frac{cos\delta-sin\phi×cos\gamma}{1+sinϕ}e^{-(\gamma-\delta)tan\phi}cos\delta-1\right]}$$ $$\mathrm{\sigma_p=K_p×p+\frac{c}{tan\phi}\left[\frac{cos\delta+sin\phi×cos\gamma}{1-sinϕ}e^{+(\gamma+\delta)tan\phi}cos\delta-1\right]}$$ $$\mathrm{sin\gamma=sin\delta/sin\phi}$$

以上公式，
於有效應力法時，c = c'、ϕ = ϕ'、p = σ_v'
採用總應力法時，c = S_u、ϕ = 0、p = σ_v

Padfield & Mair 為台灣工程界常用之土壓力計算法，RIDO 方法為 RIDO 程式中內建之土壓力計算法，對台灣工程界來說較為特殊。如果地層沒有黏滯力時，則兩者計算之土壓力相同。

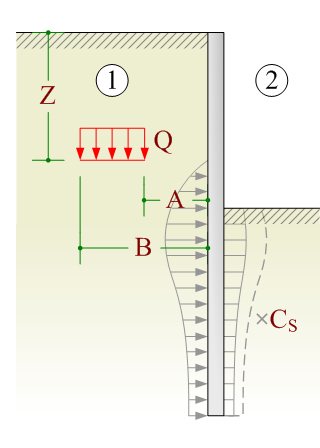

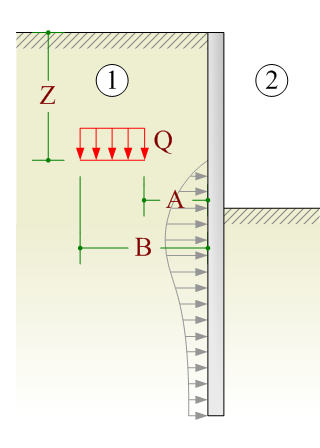

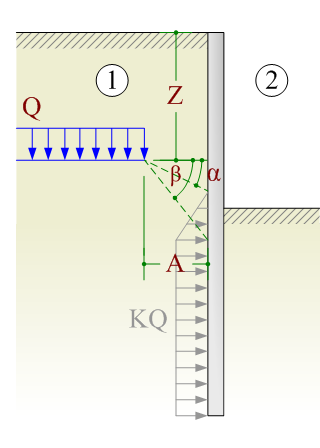

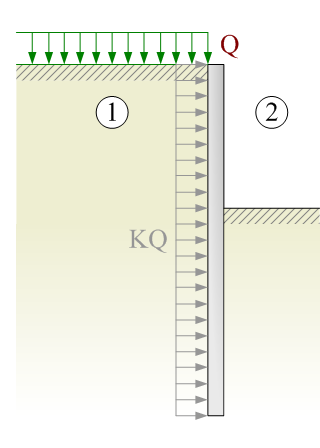

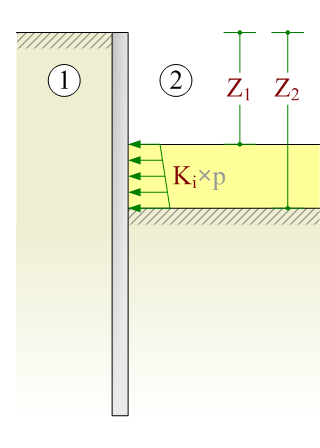

垂直超戴經過 Boussinesq 公式轉換為水平荷重 S_h 後，依假設不同而有不同的土壓力效果。

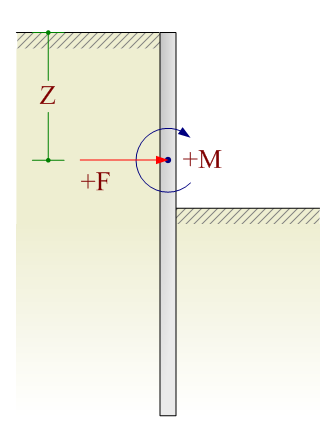

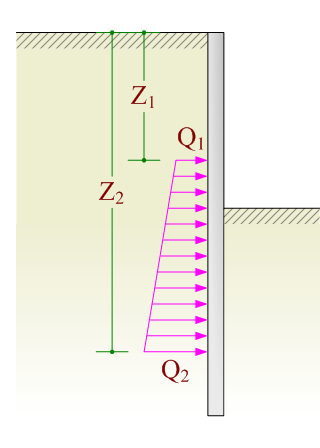

S_h 視為外加水平荷重

側向土壓力直接加入 S_h，無關土壓力係數，等同於 RIDO 程式輸入檔之 *A* 標頭功能，傳統方法。
取 σ_a,new = σ_a + S_h，σ_o,new = σ_o + S_h，σ_p,new = σ_p + S_h。

S_h 視為垂直土壓力的一部分

垂直土壓力增加 2S_h，側向土壓力再由垂直土壓力依當時狀態乘上相對應的側向土壓力係數計算。
取 σ_a,new = K_aσ_v,new，σ_o,new = K_oσ_v,new，σ_p,new = K_pσ_v,new。其中 σ_v,new = σ_v + 2S_h。

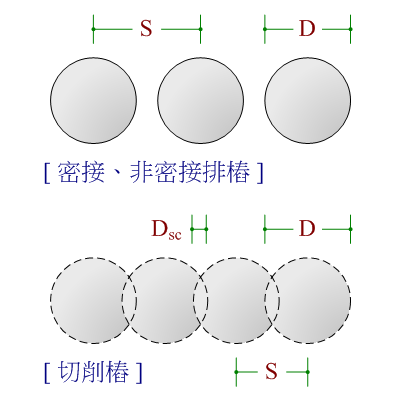

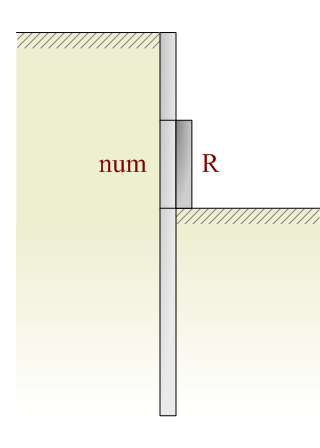

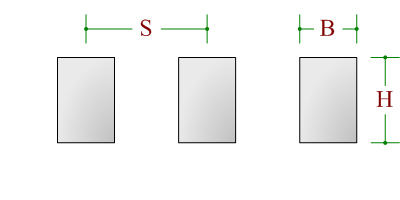

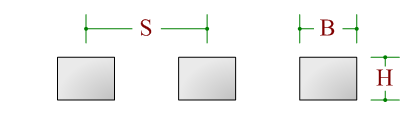

RC 設計規範規將影響連續壁或排樁之楊氏模數計算。

在 TWN-USD112 中，規定 E = 120,000\(\mathrm{\sqrt{{f_c}'}}\) tf/m²
在 TWN-USD110 之前規定 E = 150,000\(\mathrm{\sqrt{{f_c}'}}\) tf/m²

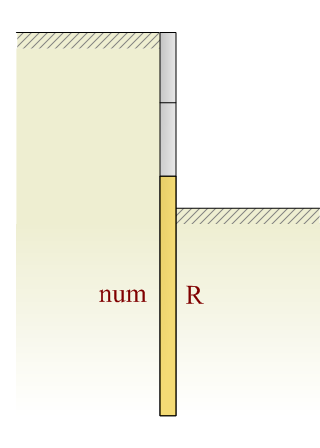

過去台灣工程界採用的擋土壁勁度折減係數 ϕ 一般約為 0.6~0.7，其值乃立基在 E = 150,000\(\mathrm{\sqrt{{f_c}'}}\) 的計算準測之下，若採用 TWN-USD112 規範較低的楊氏模數時，或許可以提高勁度折減係數 ϕ，較能符合過去的使用經驗。
