址地質調查之目的,旨在取得與建築物基礎設計、施工以及使用期間相關之資料,包括地層構造、強度性質及鄰近地形、地物、地震、水文狀況與周圍環境等。工址地質調查結果為後續規劃、設計及施工之重要參考依據。
工址地質調查的一般要求
地基調查以取得與建築物設計及施工相關之資料為目的,所有建築物基地均應辦理地基調查。四層以下非公眾使用建築物,如基地面積小於600平方公尺,開挖深度小於5公尺,且無地質災害潛勢者,得引用鄰地之調查資料代替。除上述情況之外,均須進行地下探勘。
調查方法
常見的調查方法有:水洗鑽法、岩心連續取樣法、衝鑽法、試坑開挖、圓錐貫入試驗...。實際採用之方法查應視設計需要、地盤情形與當地環境等因素決定之。
調查範圍、點數與深度
調查範圍
應涵蓋建築物基地之面積,及其四周可能影響本基地工程安全性之範圍。
調查點數
原則上,基地面積每600平方公尺或建築物基礎所涵蓋面積每300平方公尺者,應設一處調查點,每一基地至少二處,惟對於地質條件變異性較大之地區,應增加調查點數。對於大面積之基地,基地面積超過6000平方公尺或建築物基礎所涵蓋面積超過3000平方公尺之部份,得視基地之地形、地層複雜性及建築物結構設計之需求調整調查密度。
調查深度
調查深度至少應達到可據以確認基地之地層狀況、基礎設計與施工。
工址地質調查的重要性
施工安全的重要依據
近年來重大施工災害多肇因於錯誤的地質調查資料,致使施工誤判。
工程設計的基本資料
地層設計參數太低,造成設計浪費;設計參數太高,造成危險;唯有合宜的設計參數,才能使工程設計達到最經濟的成果。
劣質鑽探調查常見的缺失
不當的調查規劃
劣質廠商為以低價取得承攬工作機會,以低於設計基本需求的規格執行工作。例如:台北市區內高樓建築工址未鑽探至承載層,造成後續基樁設計困難。取得之粘土試樣施以在砂土層才會做的直接剪力試驗,其試驗數據不具工程設計意義。
一般土層僅洗孔趕進度,未依規定施做SPT
未依規定應每1.5公尺施做一次SPT,僅任意施做幾次,再用其他深度多餘的試樣充數,因此未能記錄真實地層的變化。
粘土與砂土分不清楚
粘土與砂土在工程行為上十分不同,劣質廠商僅洗孔趕進度,沒有記錄粘土與砂土的變化。
岩心取樣率不佳,超鑽地層用深層的岩心來充當淺層岩心
由於鑽探技術不佳而使得岩心取樣率差,為了避免業主扣款,再超鑽深層岩心來充數。在山坡地時,超鑽充數的岩心常造成岩層層面的誤判,致使設計錯誤而發生難以收拾的後果
岩心取樣率不佳,把岩層改稱為岩塊層或回填層
因鑽探未取完整得岩心,為了避免岩心取樣率不佳被扣款,把岩層改稱為單價仍高的岩塊層或回填層。由於岩塊層或回填層之參數較岩層低,致使設計過於保守浪費。
大也工程顧問以專業、踏實的精神執行地質鑽探調查
專業以技
以專業的鑽探工班用心施作,以經驗豐富的工程師專業監督、翔實記錄。隨時留心調查時發現之特殊訊息,於設計階段時配合因應。
踏實為本
以最踏實的態度執行業主交付的任務,本公司只做實在的地質鑽探調查,不投機取巧。地質鑽探調查報告之分析內容皆依工程實際需求進行,並以對工程最有利的角度提供利於後續設計及施工的資料。

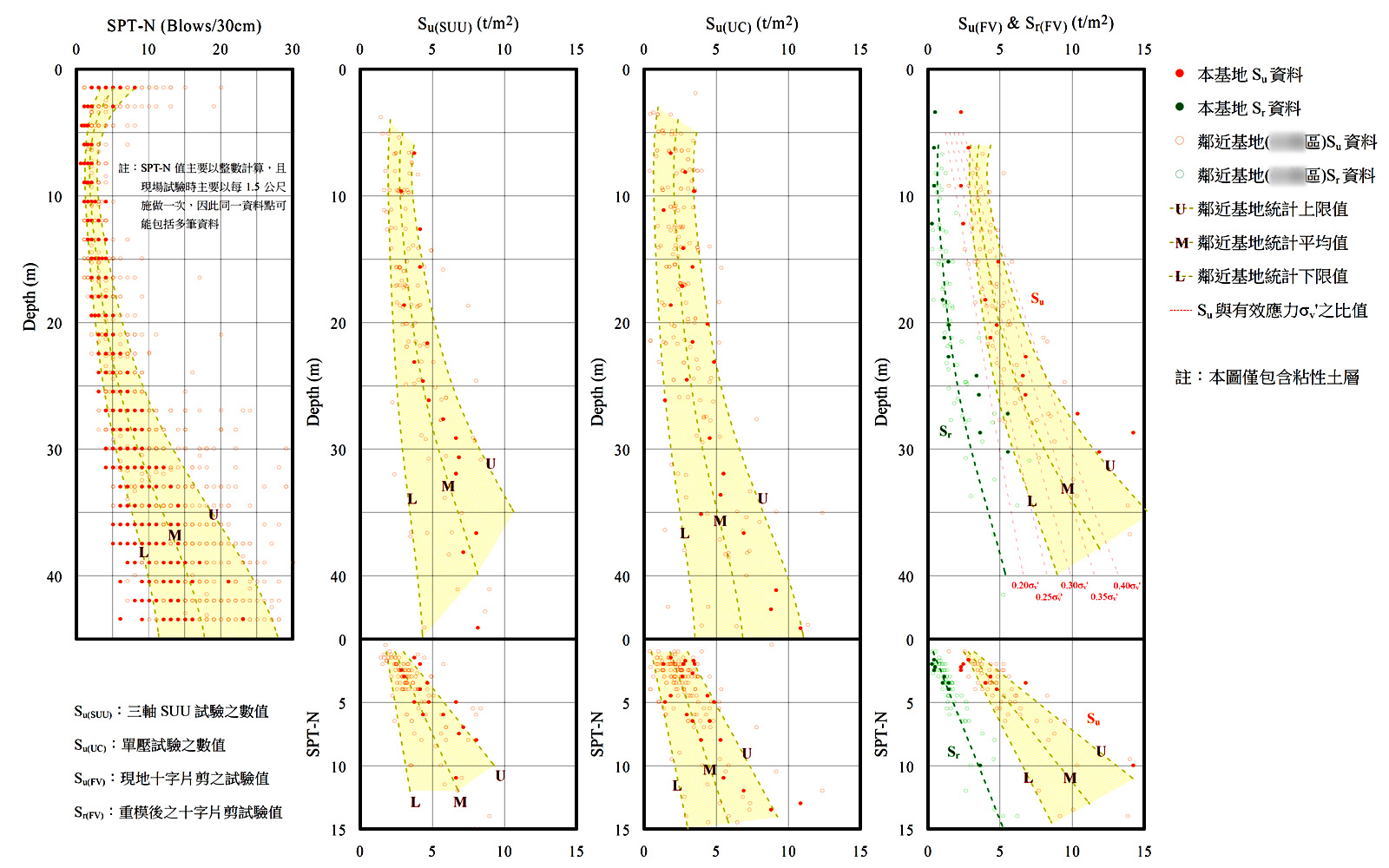

不排水剪力強度(Su)統計整理實例

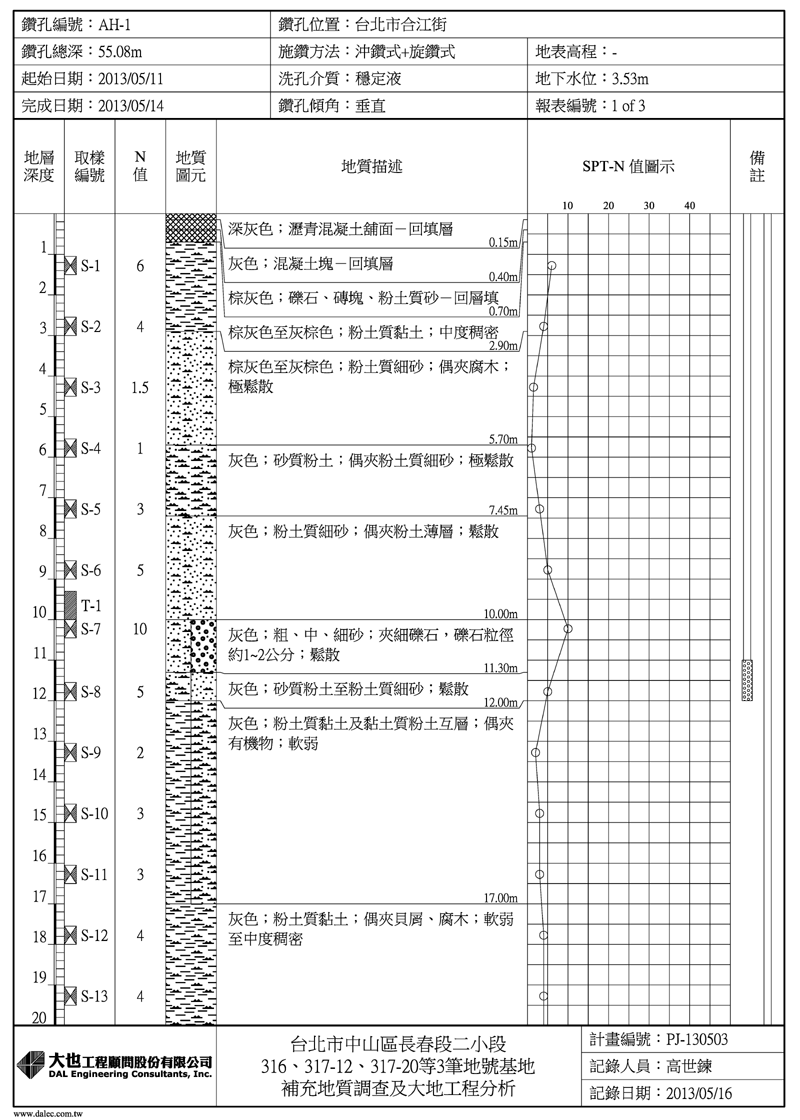

大也工程顧問鑽孔柱狀圖實例

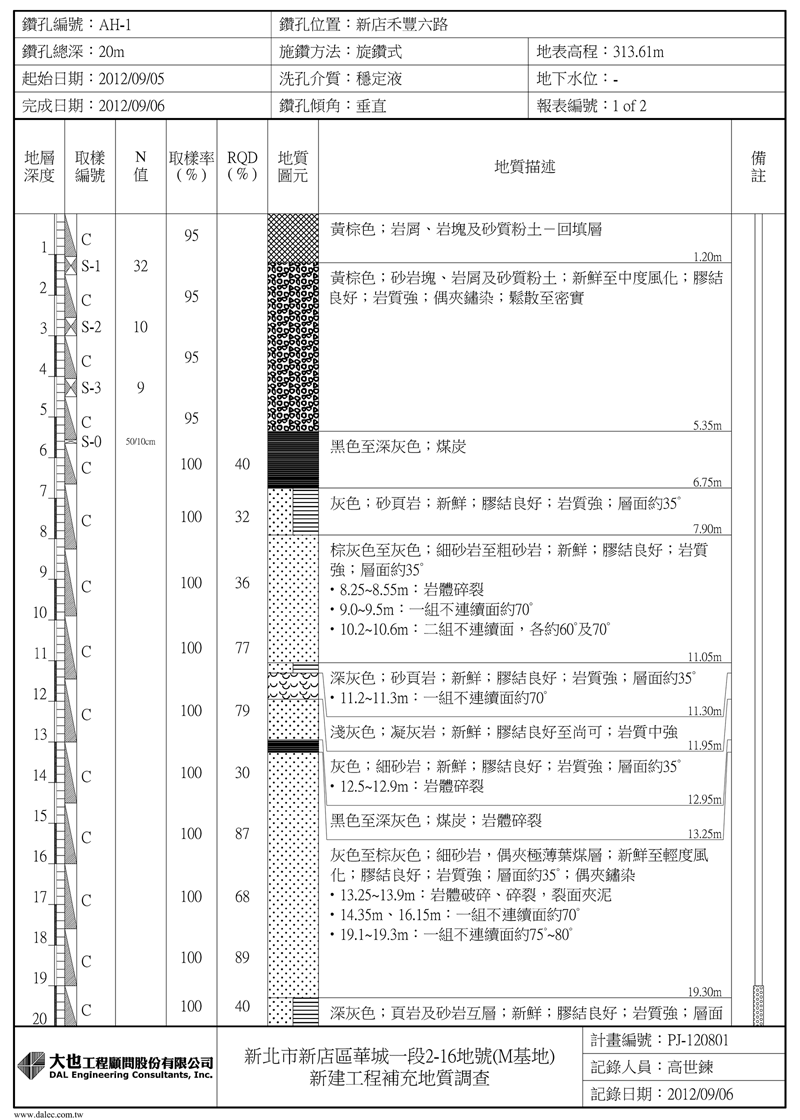

大也工程顧問鑽孔柱狀圖實例

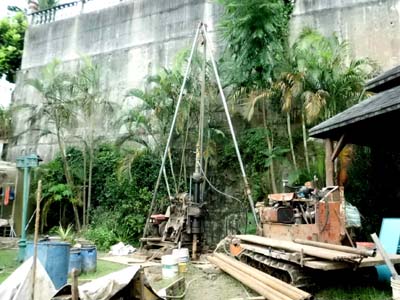

傳統鑽機鑽探調查實例

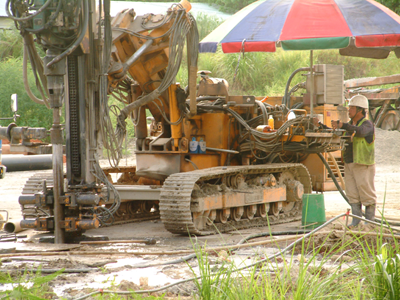

鑽堡機鑽探調查實例

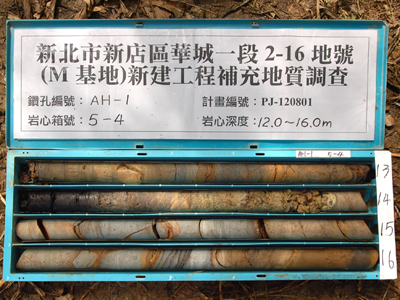

鋼索式鑽機岩心全取樣實例

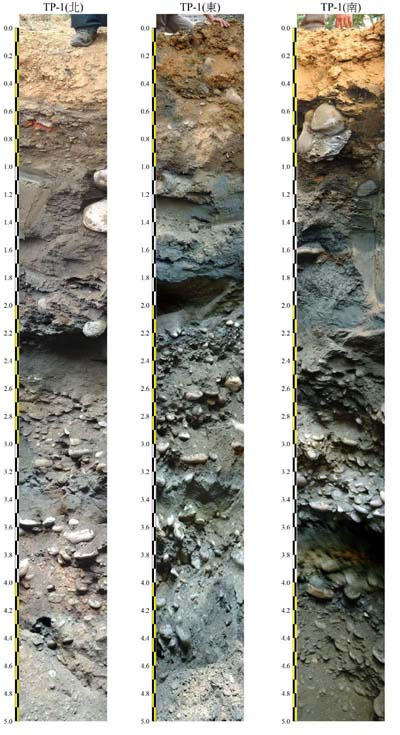

試坑開挖實例

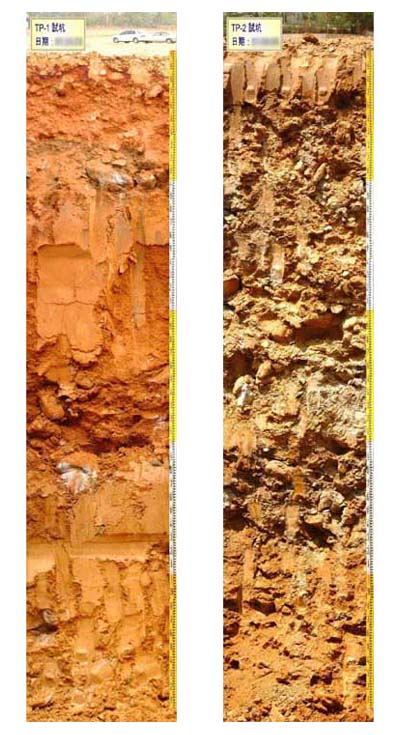

試坑開挖實例

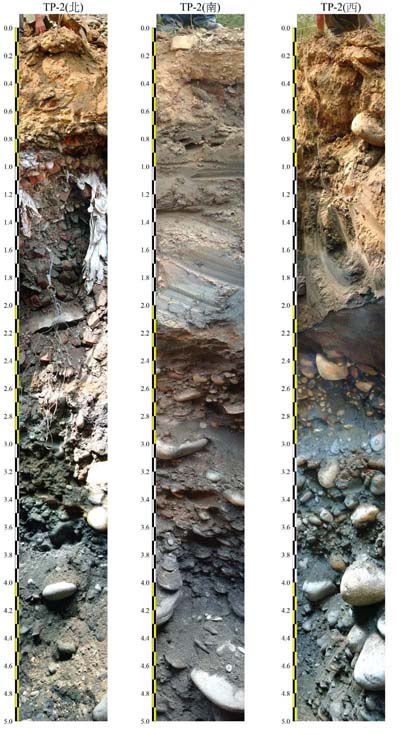

試坑開挖實例
